系列
|
pv系列軸向柱塞泵
|
|
規格
|
PV016, PV020, PV023, PV032, PV040, PV046, PV063, PV080, PV092, PV140, PV180, PV270等
|
|
|
工作壓力
|
額定壓力35MPa，尖峰壓力42MPa
|
|
|
控制方式：
帶標準壓力調節器
帶功率調節器
|
特性
|
l 安裝形式符合標準VDMA-24560
l 標準安裝形式：IS0 3019/2 4孔法蘭（公制）
l 可選安裝形式：IS0 3019/1 4孔法蘭(SAE)
l 大變量控制活塞帶強復位彈簧，響應快。
l 由于補償系統具有豐動的釋壓作用，故降低了向零流量變量時的壓力峰值
l 在低T作壓力下仍具有穩定的補償調節功能：zui低補償壓力為12-15bar
l 9柱塞設計并采用了預壓縮容積新技術使流量脈動減至從未有過的zui低水平
l 堅固的和經FEM優化的泵體結構降低了噪聲等級完整的變量控制類型
l 100%標稱扭矩的通軸傳動結構
l 相同規格、相同型式及幾乎所有具有相同的公制或SAE安裝法蘭的泵均可組合安裝
|
本型液壓泵為開式回路用帶通軸驅動的斜盤型軸向柱塞式液壓泵，可單泵及多泵組合使用。
液壓油液推薦
推薦使用好的礦物油基液壓油，如：符合標準DIN 51524第2部分規定的HLP油液。對于一般用途，要求Brugger值須大于30N/mm2；而對于重載液壓設備和快速循環及/或存在重載動態負荷的液壓系統，則須大于50 N/mm2，Brugger值的測定應符合DIN 51347-2的規定。詳情可參閱文件HY30-3248/UK《派克PV系列軸向柱塞泵用液壓油液》 。
粘度
正常工作時，油液粘度范圍應為16至100 mm2/s(cSt)，啟動時允許的zui高粘度為800 mm2/s (cSt)。
過濾要求
為使液壓泵和系統中其它液壓元件能zui大程度地發揮其功能和延長使用壽命，應對工作油液采取有效的過濾措施，以保護系統免受污染。油液的清潔度采用按ISO 4406:1999規定的ISO固體顆粒污染度等級予以評定，并使用過濾器對油液進行過濾凈化，過濾器濾芯的質量應符合ISO相應標準的規定。對于一般液壓系統，保證其滿意地工作所要求的油液污染度等級不高于ISO 4406:1999規定的20/18/15。若要求能保證液壓元件的長使用壽命，則油液的污染度等級不高于ISO 4406:1999規定的18/16/13。
密封件
查閱液壓液的技術條件，檢查其與密封材料的化學相容性。檢查密封材料的適用溫度范圍，并與系統工作及環境的溫度范圍相比較。N - 丁晴橡膠 -40 ... +90℃注: zui高油液溫度將會出現在液壓泵的泄油口處，可比油箱溫度高25℃。
技術特征
• 低噪聲
• 響應快
• 工作運行友善
• 自吸轉速高
• 結構緊湊
• 100%公稱扭矩的通軸驅動結構
用于開式回路的PV032R1K1T1NMMC斜盤式柱塞泵，zui大排量 32 cm3/rev，當轉速為1500rpm時，流量為48 l/min，輸入功率31 KW，zui高轉速2800 rpm ,重量為30 KG。

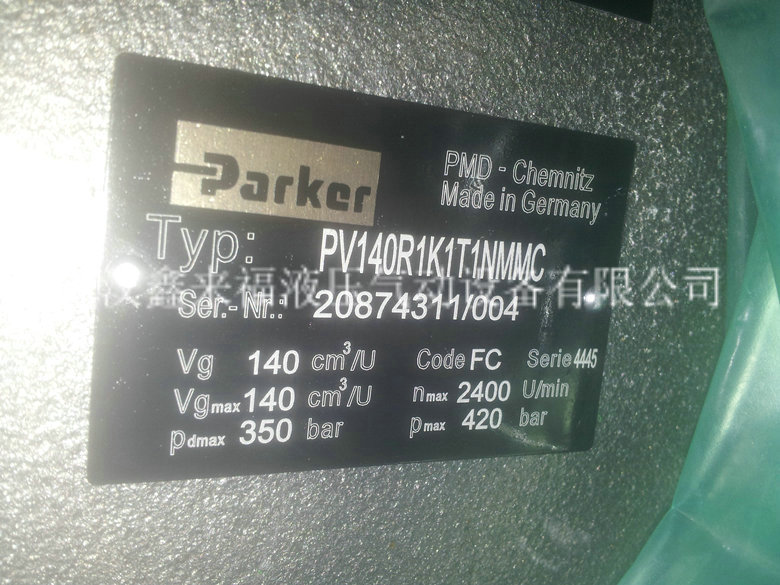

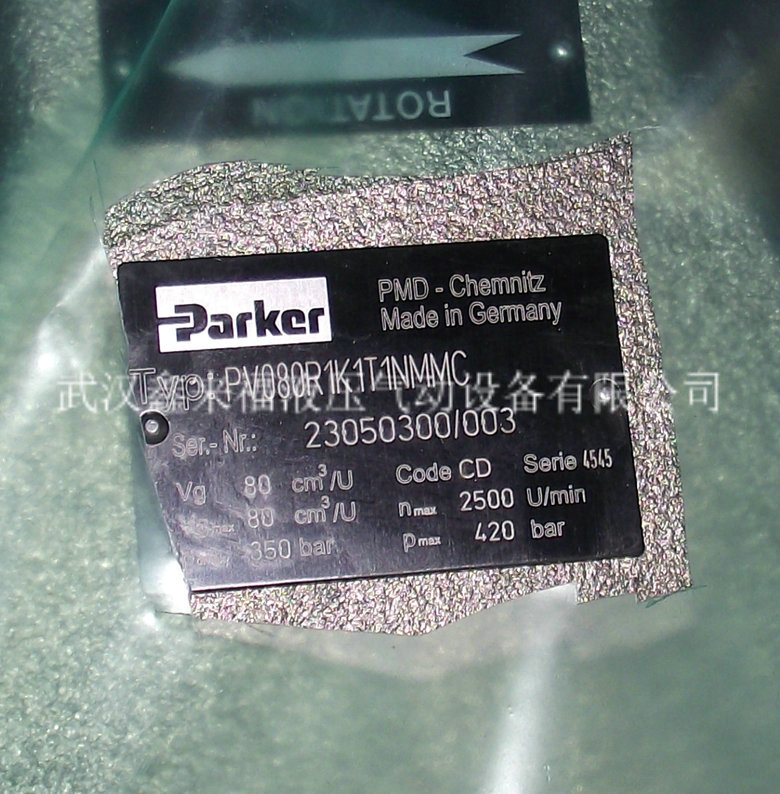

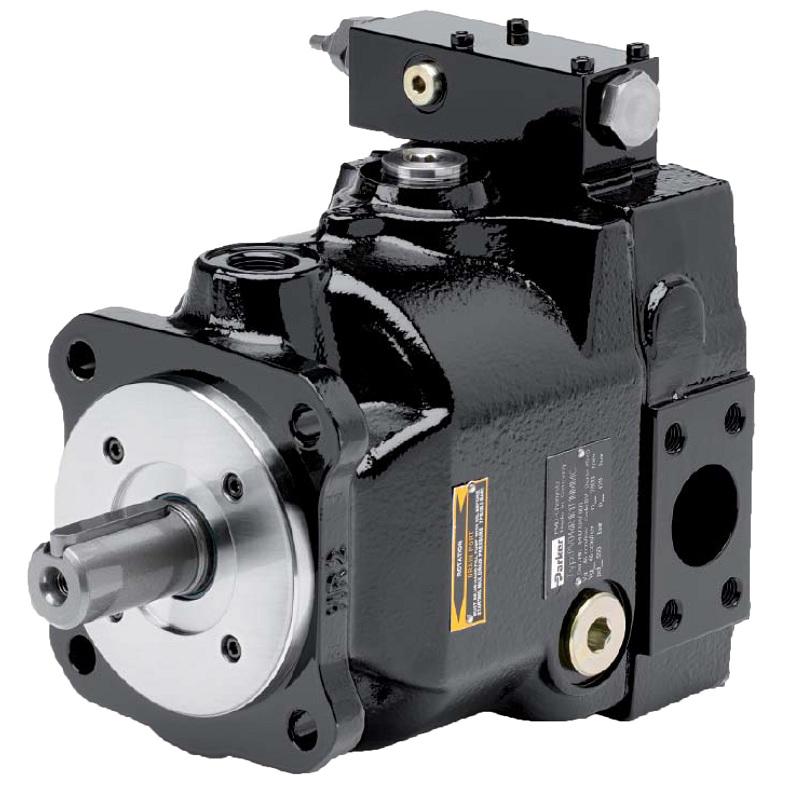

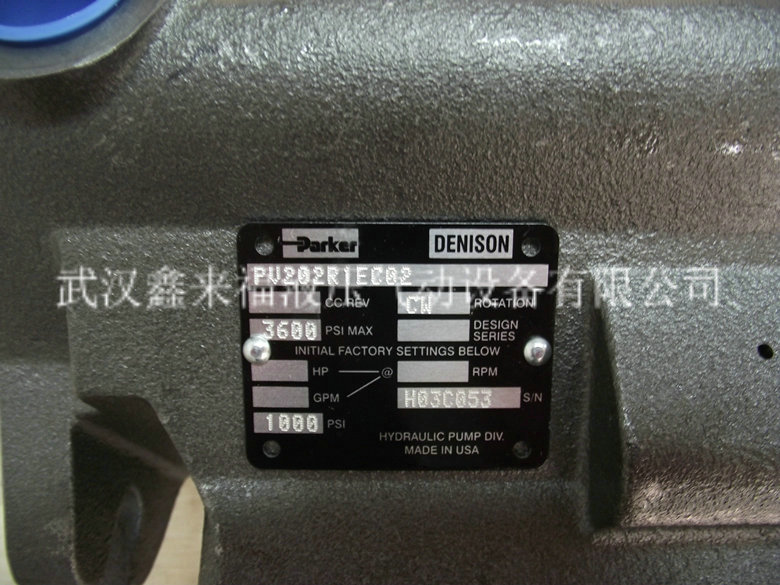

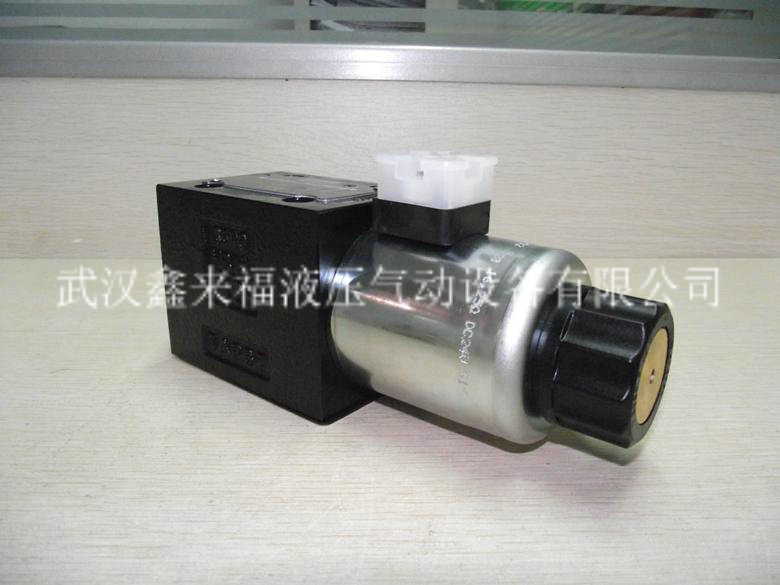

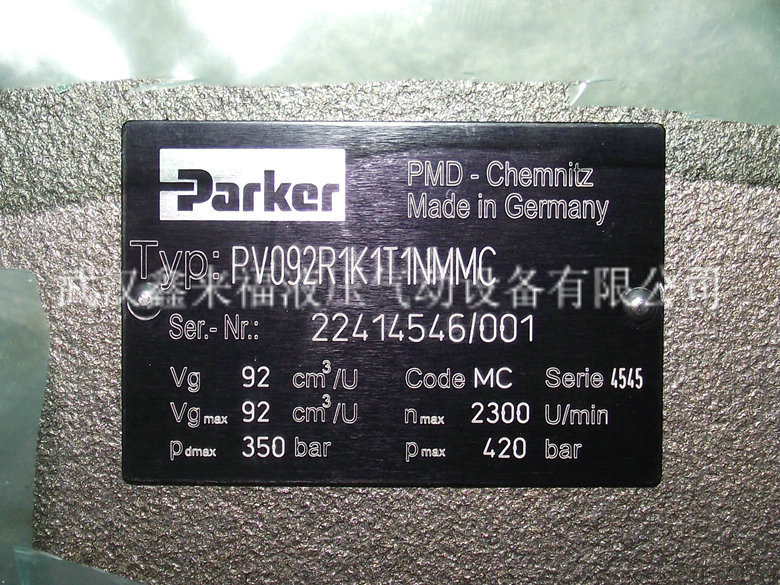

產品展示:
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
