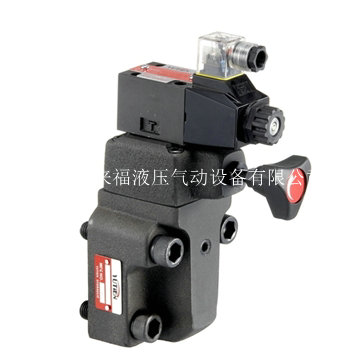

電磁引導式溢流閥RVGS,RVTS系列特點：
1.電磁引導式溢流閥RVGS,RVTS是溢流閥和電磁換向閥的組合。由于電磁閥直接安裝在溢流閥上，與溢流閥的泄油管連接，因此它們之間沒有配管。
2.電磁引導式溢流閥RVGS,RVTS的壓力可以靠作用于電磁閥的電子信號而遙控卸載，或靠連接引導式溢流閥到該電磁閥口而獲得調節。使系統獲得變壓或三級壓力控制。
2.電磁引導式溢流閥RVGS,RVTS的壓力可以靠作用于電磁閥的電子信號而遙控卸載，或靠連接引導式溢流閥到該電磁閥口而獲得調節。使系統獲得變壓或三級壓力控制。
電磁引導式溢流閥RVGS,RVTS具有如下型號：
RVGS-03,RVGS-04,RVGS-06,RVGS-10,RVTS-03,RVTS-04,RVTS-06,RVTS-10,RVGS-03-1P,RVGS-03-2P,RVGS-03-3P,RVGS-04-1P,RVGS-04-2P,RVGS-04-3P,RVGS-06-1P,RVGS-06-2P,RVGS-06-3P,RVGS-10-1P,RVGS-10-2P,RVGS-10-3P,RVTS-03-1P,RVTS-03-2P,RVTS-03-3P,RVTS-04-1P,RVTS-04-2P,RVTS-04-3P,RVTS-06-1P,RVTS-06-2P,RVTS-06-3P,RVTS-10-1P,RVTS-10-2P,RVTS-10-3P
電磁引導式溢流閥RVGS,RVTS系列型號說明：
|
RV
|
G
|
S
|
-06
|
-3
|
-2P
|
A1
|
|
系列
|
安裝型式
|
電磁控制
|
公稱口徑in
|
壓力調整范圍Mpa
|
控制方式
|
線圈電壓
|
|
電磁引導式溢流閥
|
G：板式
T：管式 |
S：電磁控制
|
03：3/8"
04：1/2" 06：3/4" 10：1 1/4" |
1：0.7∼7
2：3.5∼14 3：7∼25 |
參考控制回路
|
A1：AC110V
A2：AC220V A3：AC380V D1：DC12V D2：DC24V |
電磁引導式溢流閥RVGS,RVTS系列規格表：
|
型號
|
大流量
?/min |
高使用壓力
MPa |
壓力調節范圍
MPa |
|
RVGS-03-*
|
100
|
21
|
1：0.7∼7
2：3.5∼14 3：7∼25 |
|
RVGS-06-*
|
200
|
||
|
RVGS-10-*
|
400
|
電磁引導式溢流閥RVGS,RVTS系列使用說明：
1、電磁引導式溢流閥RVGS,RVTS可用標準的先導控制液流閥。低壓力調節值和其他特性，可參考直動式溢流閥系列。
2、電磁引導式溢流閥RVGS,RVTS推薦粘度：正常工作時所推薦粘度 15–400cSt。如閥帶回油阻尼器，粘度范圍須是15–200cSt。
3、電磁引導式溢流閥RVGS,RVTS推薦油液：可使用以下所列任何一種液壓油液。石油基油∶使用相當於 VG32或VG46的油液。合成液∶使用磷酸酯液或多元醇酯液。當用磷酸酯液時，請用的氟橡膠密封。含水液∶使用水一乙二醇液。
4、電磁引導式溢流閥RVGS,RVTS工作油溫：連續工作的溫度為 -17℃ ~ +70℃。
5、電磁引導式溢流閥RVGS,RVTS污染控制：應當注意控制液壓油液的污染，否則會導致閥的損壞或縮短使用壽命，請保證污染度為NAS 1638–11級，用25μm或更精細的管路濾油器。
6、電磁引導式溢流閥RVGS,RVTS壓力調整：調整壓力時，放松鎖緊螺母，慢慢轉動手柄，順時針為升高壓力，逆時針為降，低壓力，調整完畢，務必?cái)Q緊鎖緊螺母。壓力靠安裝的檔圈限制，當一工作壓力不能達到時，可去掉一些檔圈。
7、電磁引導式溢流閥RVGS,RVTS回油型式：回油管的配管不得和其他閥的回油管連接，而應直接回油箱。如果采用遠程控制閥控制壓力，則其泄油回路的泄油管內部容積太大，很可能出現頻振。因此，應盡可能減少配管的長度和直徑。
8、電磁引導式溢流閥RVGS,RVTS流量選擇：當在小流量時，調整壓力將不穩定。采用型號03和06時，流量應大於8 l/min，采用型號06時，流量應大於15 l/min。
