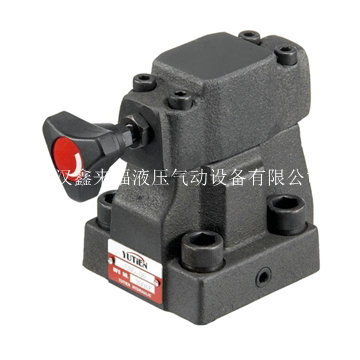

SBG低噪音溢流閥系列特點：
SBG系列為低噪音壓力閥，用于控制系統的壓力，并防止泵浦超過使用壓力，靠泄油口能實現控制和卸荷。
SBG低噪音溢流閥系列主要規格：
|
型號
|
高使用壓力
|
壓力調節范圍
|
額定流量(l/min)
|
安裝螺絲
|
|
SBG-03-*-10
|
250
|
1：7-70
2：35-140
3：70-250
|
100
|
M12Χ40L 4PCS
(1/2Χ1-3/5)
|
|
SBG-06-*-10
|
200
|
M16Χ45L 4PCS
(5/8Χ2)
|
|
SBG-10-*-10
|
400
|
M20Χ60L 4PCS
(3/4Χ2-2/5)
|
SBG低噪音溢流閥系列訂貨型號說明：
|
SBG
|
-G
|
06
|
-1
|
-R
|
-30
|
|
閥代號
|
安裝形式
|
公稱通徑
|
壓力調節范圍
|
組合方式
|
設計號
|
|
低噪音
先導溢流閥
|
G：板式安裝
|
03：10
06：20
10：32
|
1：7-70
2：35-140
3：70-250
|
L：(標準型)
調整旋鈕于回油口T側
R：(訂制品)
調整旋鈕于進油口P側
|
30：標準型
32：低底壓型
|
SBG低噪音溢流閥系列訂貨型號說明：
|
SBG
|
-G
|
06
|
-1
|
-R
|
-30
|
|
閥代號
|
安裝形式
|
公稱通徑
|
壓力調節范圍
|
組合方式
|
設計號
|
|
低噪音
先導溢流閥
|
G：板式安裝
|
03：10
06：20
10：32
|
1：7-70
2：35-140
3：70-250
|
L：(標準型)
調整旋鈕于回油口T側
R：(訂制品)
調整旋鈕于進油口P側
|
30：標準型
32：低底壓型
|
SBG低噪音溢流閥系列使用說明：
推薦黏度
正常工作時所推薦黏度：15~400cSt
如閥帶回油阻尼器，黏度范圍須是15~200cSt。
推薦油液
可使用以下所列任何一種液壓油液。
石油基油：使用相當于 VG32或VG46的油液。
合成液：使用磷酸酯液或多元醇酯液。當用磷酸酯液時，請用的氟橡膠密封。
含水液：使用水乙二醇液。
工作油溫
連續工作的溫度為：-17 ~ +70°C
污染控制 應當注意控制液壓油液的污染，否則會導致閥的損壞或縮短使用壽命。請保證污染度為：NAS 1638 -11級，用25μm或更精細的管路濾油器。
壓力調整
調整壓力時，放松鎖緊螺母，慢慢轉動手柄，順時針為壓力升高，逆時針為壓力降低，調整完畢，不要忘記鎖緊螺母。
壓力靠安裝的擋圈限制，當一工作壓力不能達到時，可去掉一些擋圈。
回油形式
如果采用遠程控制閥控制壓力，則其回油管內部容積太大,很可能出現頻振。因此，應盡可能減少配管的長度和直徑。
流量選擇 當在小流量時，調整壓力將不穩定。采用型號03和06時，流量應大于5l/min，采用型號10時，流量應大于8l/min。
SBG低噪音溢流閥系列安裝尺寸圖：
|
型號
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
J
|
K
|
L
|
N
|
|
SBSG-G03
|
76
|
53.8
|
11.1
|
26.9
|
53.8
|
96
|
27
|
180
|
13.5
|
21
|
48
|
220.5
|
|
SBSG-G06
|
104
|
70
|
17
|
35
|
66.7
|
98.8
|
33.7
|
180
|
17.5
|
25
|
48
|
220.5
|
|
SBSG-G10
|
120
|
82.6
|
18.7
|
41.3
|
88.9
|
100
|
44.9
|
182
|
21.5
|
32
|
65
|
247.5
|
|
型號
|
P
|
Q
|
S
|
T
|
U
|
V
|
X
|
安裝面規格
|
安裝底板型號
|
|
SBSG-G03
|
206.8
|
157
|
132
|
104
|
22
|
106
|
26
|
-6264-AR-06-2A
|
MF-03
|
|
SBSG-G06
|
206.8
|
157
|
132
|
104
|
27
|
123
|
36.5
|
-6264-AS-08-2A
|
MF-06
|
|
SBSG-G10
|
237.5
|
191.5
|
167
|
135
|
33.5
|
155
|
47
|
-6264-AT-10-2A
|
MF-10
|
|
